رکتیفایرهای آبکاری

رکتیفایرها Rectifiers دستگاه‌های الکتریکی هستند که برای تبدیل جریان متناوب AC به جریان مستقیم DC استفاده می‌شوند.
آبکاری Electroplating نیز یک فرآیند صنعتی است که در آن یک لایه نازک از فلزی مانند نیکل، کروم، مس و طلا بر روی سطوح مختلف، معمولاً فلزی ارزان‌تر، تزریق می‌شود.
رکتیفایرهای آبکاری نقش مهمی در این فرآیند ایفا می‌کنند. در واقع از دستگاه رکتیفایرهای آبکاری، بیشتر در خصوص آبکاری کروم سخت استفاده می شود. از جمله مواردی که در خصوص این دستگاه وجود دارد این است که دارای تابلو فرمان می باشد.
دستگاه های رکتیفایر های آبکاری در قدرتهای ۳۰۰۰،۴۰۰۰، و ۶۰۰۰ آمپر ساخته می‌شوند. اگر بخواهیم اجزای این دستگاه ها را مورد بررسی قرار دهیم،

میتوان اینگونه بگوییم که به طور کلی دارای سه جز اصلی می باشند،

۱-ترانسفورماتور اصلی قدرت

مکانیسم این جز از دستگاه به این صورت می باشد که، با دریافت ولتاژ خطی اقدام به تبدیل آن به یک ولتاژ مناسب می کند، لازم به ذکر است که این ولتاژ مناسب می‌باشد، اما در این مرحله تنظیم نخواهد شد.
این جز از دستگاه رکتیفایر دارای اهمیت بسیار پررنگی می باشد، در نتیجه در حین ساخت این دستگاه باید این نکته را در نظر داشته باشند که طوری عمل کنند تا عملکرد این دستگاه به بهترین حالت خود برسد، نکاتی که در خصوص این زمینه وجود دارد این است که رساناهایی مورد استفاده قرار گرفته می شوند، همگی می بایست از جنس مس خالص الکترولیتی باشند، نکته دیگری که وجود دارد، و در نظر گرفتن آن سبب می‌شود تا ترانسفورماتور اصلی قدرت بهترین عملکرد را از خود ارائه دهد، این است که حتما می بایست روکش های هسته از استیل ترانسفورماتور با کیفیت و مرغوب باشند، همچنین میزان نشت آنها کمترین میزان ممکن در حین ساخت باشد.
آخرین نکته ای که در این خصوص وجود دارد این مسئله است که، مواد عایق کاری در دمای بالا و مرغوب مورد استفاده قرار گیرند.

۲- دستگاه تنظیم کننده برای کنترل جریان مستقیم خروجی

۳-یک عنصر رکتیفایر برای تبدیل جریان متناوب ورودی به جریان مستقیم خروجی

که به جز این اجزای اصلی، این دستگاه دارای اجزای کمکی نیز می باشد، که از جمله آنها می توان به مواردی همچون دستگاه های کنترل الکتریکی و خنک کننده آنها اشاره کرد.

در ادامه قصد داریم به نکاتی در خصوص مشخصات خروجی و مشخصات ورودی این دستگاه بپردازیم.

۱-مشخصات خروجی

در خصوص این دستگاه جریان آن را از میزان یک تا هزار آمپر میتوان قرار داد، و میزان ولتاژ خروجی آن به میزان صفر تا دوازده. و همچنین ناگفته نماند که این دستگاه مجهز به مدار ثابت نگهدارنده ی جریان می باشد که میزان بهره آن ۳۵dB می باشد.

۲-مشخصات ورودی

در خصوص ورودی این دستگاه، میزان ولتاژ ورودی آن از ۲۲۰ ولت تک فاز تا ۳۸ج ولت سه فاز می باشد، و جریان آن SL۱۰۰۰حداکثر  ولت سه فاز و جریان آن SL۱۰۰۰ حداکثر ۳۲ آمپر تک فاز و ۱۰ آمپر سه فاز قابل تنظیم می باشد.

وظیفه رکتیفایرها در آبکاری به شکل زیر است،

۱-تبدیل AC به DC

جریان AC که از منبع برق به آبکاری ارسال می‌شود، به وسیله رکتیفایر به جریان DC تبدیل می‌شود. این کار اهمیت بسیاری زیادی دارد، زیرا بسیاری از فرآیندهای آبکاری نیاز به جریان مستقیم دارند تا لایه فلزی به طور یکنواخت روی سطح اعمال شود.

۲-تنظیم جریان

رکتیفایرها قابلیت تنظیم جریان DC را فراهم می‌کنند. که این مسئله بسیار مهم است، زیرا در فرآیندهای آبکاری مختلف، نیاز به جریان‌های مختلفی دارید. برای مثال، در آبکاری نقره‌ای نیاز به جریان کمتری نسبت به آبکاری طلا دارید.

۳-استفاده از جریان مناسب

برای ایجاد لایه فلزی اصولی و کیفیت بالا بر روی سطح، استفاده از جریان مناسب ضروری است. رکتیفایرها به کنترل دقیق جریان کمک می‌کنند تا نتایج بهینه حاصل شود.

۴-کنترل ولتاژ

علاوه بر جریان، رکتیفایرها همچنین کنترل ولتاژ DC نیز از اهمیت بسیاری برخوردار می باشد. ولتاژ مناسب برای فرآیند آبکاری بسیار مهم است تا موجب جلوگیری از خطراتی مانند نیکل‌آلرژی یا سرعت زیاد تبخیر محلول‌های آبکاری شود.

در کل، رکتیفایرها نقش مهمی در انجام فرآیندهای آبکاری با کیفیت و دقیق ایفا می‌کنند و برای تضمین کنترل دقیق جریان و ولتاژ در این فرآیندها بسیار حیاتی هستند.

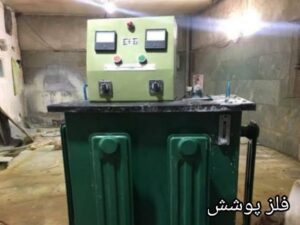

ساخت رکتیفایر آبکاری

ساخت یک رکتیفایر Rectifier آبکاری یک پروژه پیچیده و پرکار است و نیاز به دانش فنی و مهارت‌های الکتریکی دارد. همچنین، توجه به مقررات ایمنی بسیار مهم است زیرا این دستگاه‌ها با ولتاژهای بالا و جریان‌های قوی کار می‌کنند.

در ادامه این مقاله یک راهنمای کلی برای ساخت یک رکتیفایر آبکاری ارائه شده است.

۱-طراحی و برنامه‌ریزی

در ابتدا به عنوان گام اول، باید طراحی دقیق رکتیفایر را انجام دهید. باید تعیین کنید که چه مقدار جریان DC و ولتاژ DC برای فرآیند آبکاری مورد نیاز است.

۲-مواد و قطعات

سپس در مرحله بعدی، خرید قطعات الکتریکی مورد نیاز از جمله دیودها (Diodes)، ترانسفورماتور، کابل‌ها، سوئیچ‌ها و خازن‌ها را انجام دهید. اطمینان حاصل کنید که مواد انتخاب شده با مشخصات الکتریکی مورد نیاز فرآیند آبکاری هماهنگی دارند.

۳-مونتاژ

قطعات الکتریکی را در یک محفظه مونتاژ کنید. مراقبت کنید که تمام اتصالات الکتریکی به درستی و ایمنی انجام شود.

۴-برقراری اتصالات

اتصال دستگاه به منبع تغذیه و سیستم فرآیند آبکاری را برقرار کنید. مراقبت کنید که اتصالات الکتریکی درست و ایمن باشند.

۵-تست و راه‌اندازی

پیش از استفاده از رکتیفایر در فرآیند آبکاری ورقه، آن را تست کنید. ابتدا با ولتاژ و جریان کمتر شروع کنید و سپس تنظیمات را به مرور افزایش دهید تا به مقدار مورد نیاز برسید.

۶-راه‌اندازی نهایی

پس از مطمئن شدن از عملکرد صحیح رکتیفایر، آن را به فرآیند آبکاری متصل کنید و کنترل کنید که لایه‌های فلزی به صورت صحیح اعمال می‌شوند.

در خصوص این زمینه حتما توجه داشته باشید که، ساخت و استفاده از رکتیفایرها با ولتاژ و جریان‌های بالا ممکن است خطراتی را به همراه داشته باشد.
به عنوان نکته مهم، همیشه از مقررات ایمنی الکتریکی پیروی کنید و در صورت عدم تجربه کافی در این زمینه، به متخصصین مجرب مراجعه کنید.

تعمیرات رکتیفایر آبکاری

همواره بهتر است پیش از اینکه نیاز به فرایند تعمیر دستگاه های رکتیفایر آبکاری را پیدا کنید، برنامه ریزی دقیق در خصوص مراقبت و جلوگیری از آسیب های احتمالی وارد بر این دستگاه را داشته باشید، چراکه همواره پیشگیری گزینه معقول تر و مناسب تری به شمار می رود.
زمانی که به طور دقیق به اقداماتی که در خصوص پیشگیری از خراب شدن دستگاه ها وجود دارد بپردازید، دیگر نیازی نیست که هزینه های بسیار زیادی را برای تعمیرات آنها متقبل شوید.

در خصوص این زمینه اقداماتی وجود دارد که در ادامه به بررسی برخی از آنها پرداخته ایم.

۱-حتما در بازه های زمانی یک ماه اقدام به چک کردن همه درها و پنل ها نمایید، و اطمینان حاصل کنید که انها بر روی یکسو کننده ها قرار گرفته اند.

۲- برای جلوگیری از خراب شدن و از کار افتادن فیلتر ها، حتما اقدام به تعویض و شستن فیلتر های هوایی سیستم هایی که توسط هوا خنک می‌شوند نمایید.

۳- در خصوص سیستم هایی که توسط آب خنک می شوند، حتما اقدام به تمیز کردن صافی آب ورودی نمایید‌. همچنین از بررسی تمامی لوله های آب غافل نشوید چرا که ممکن است دچار نشتی شده باشند.

تعمیر رکتیفایر آبکاری یک کار پیچیده و حرفه‌ای است و نیاز به دانش فنی و تجربه دارد.

در ادامه، مراحل کلی تعمیر رکتیفایر آبکاری را برای شما توضیح و مورد بررسی قرار داده ایم‌.

۱-تشخیص مشکل

ابتدا باید مشکلات رکتیفایر را تشخیص دهید. ممکن است مشکلات مختلفی از جمله قطعی برق، خرابی در دیودها، خرابی در ترانسفورماتور، خرابی در سیستم کنترل و… باشد.

۲-تعمیر یا تعویض قطعات معیوب

بعد از تشخیص مشکل، قطعات معیوب را تعمیر یا تعویض کنید. که این قطعات ممکن است شامل دیودها، خازن‌ها، ترانسفورماتور، سوئیچ‌ها و سایر قطعات الکتریکی باشد.

۳-بررسی اتصالات الکتریکی

بررسی کنید که تمام اتصالات الکتریکی به درستی انجام شده باشد. اگر هرگونه اتصال معیوب یا اتصالات کمیابی وجود دارد، آن را تعمیر کنید.

۴-تست عملکرد

پس از تعمیرات، رکتیفایر را تست کنید. ابتدا با ولتاژ و جریان کمتر شروع کرده و سپس تنظیمات را به مرور افزایش دهید تا عملکرد آن به حالت نرمال برسد.

۵-تنظیمات نهایی

تنظیمات نهایی را بر اساس نیاز فرآیند آبکاری انجام دهید. این تعمیرات شامل تنظیم جریان و ولتاژ مناسب برای فرآیند آبکاری می‌شود.

۶-تست و راه‌اندازی نهایی

پس از تعمیرات، رکتیفایر را به فرآیند آبکاری متصل کرده و تست نهایی را انجام دهید تا اطمینان حاصل شود که عملکرد بهینه را دارد.

حتما به این مسئله توجه داشته باشید که، تعمیر رکتیفایر آبکاری نیاز به دقت بسیاری دارد و باید توسط افراد مجرب و آشنا به اصول الکتریکی انجام شود. همچنین، همواره از مقررات ایمنی الکتریکی پیروی کنید و در صورت عدم تجربه کافی، به متخصصین مجرب مراجعه کنید.
